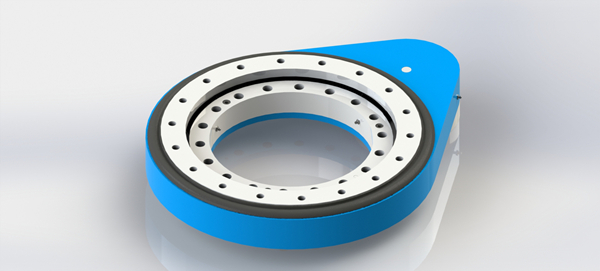

回轉驅動分為直齒回轉驅動和蝸輪蝸桿式回轉驅動兩種，其中直齒回轉驅動又叫直齒驅動、齒輪式回轉驅動、齒輪式回轉減速器。其主要用途包括太陽能和風能發電設備、機器人、雷達、低速重載起重、舉升設備、精密數控轉盤等產品上。今天小編直齒回轉驅動應用原理做簡單介紹。

　　一、直齒回轉驅動應用原理

　　
　　直齒驅動是一種繼承了驅動動力源的全周回轉減速傳動機構。其工作原理就是利用各級齒輪傳動來達到降速的目的，直齒回轉驅動以回轉支承作為傳動從動件和機構附著件，通過在回轉支承內外圈中的一個圈上附著主動件、驅動源和罩殼，而把另一個圈既當作傳動從動件，又作為被驅動工作部件的連接基座，這樣利用回轉支承本身就是全周回轉連接件，配置驅動動力源和主傳動零件。回轉驅動就是這樣集回轉、減速和驅動功能于一體的通用型減速傳動機構。
　　

　　二、直齒回轉驅動安裝方法

　　
　　1、打開回轉驅動的包裝，檢查檢查合格證和標牌，確認所用的回轉驅動型號正確。
　　
　　2、應確定在無負載條件下安裝，保持設備表面的清潔后對安裝位置進行找平，
　　
　　3、找平后將回轉驅動使用扳手安裝在設備支座上，再次對設備進行找平周向平面度誤差在任何180度范圍內只能有一次波浪起伏，而且變化平緩。
　　
　　4、對設備進行定位，將回轉驅動的內外圈滾道上的軟帶，放在主負荷平面的兩側。即與主負荷區錯開90度。軟帶處有一個堵塞或打了“S”標記。
　　
　　5、定位后上緊，用塞尺測量回轉驅動與安裝面的吻合情況，如果吻合不好，要用適當?shù)牟牧咸畛洹?br /> 　　
　　6、調整齒輪側隙，在齒輪徑向跳動點處用塞尺測量調整，如果側隙不在規定值以內，可移動小齒輪改變中心距，將齒輪徑向跳動點用綠漆標記在齒溝中。
　　
　　7、安裝完成后對支持回轉驅動進行潤滑，包括滾道、齒輪。為確保潤滑的充分，在初次使用前應再加注一次圖紙或產品使用說明書規定的潤滑脂。

　　

　　三、安裝注意事項

　　
　　1、安裝前要確認電機和齒輪回轉驅動是否完好無損，并檢查電機與回轉驅動相連接的各部位尺寸是否匹配。
　　
　　2、旋上回轉驅動法蘭外側防塵孔上的螺釘，調整PCS系統夾緊環使其側孔與防塵孔對齊，插入內六角旋緊。然后取走電機軸鍵。
　　
　　3、安裝前還要將電機輸入軸、定位凸臺及減速成機連接部位的防銹油用汽油或鋅鈉水擦拭干凈。
　　
　　4、回轉驅動安裝后用手轉動應用靈活，無卡滯現象。開機前要固好各聯接螺釘，空載試車應不少于2小時，運轉要平穩、無沖擊、振動、雜音及漏油現象，發現時應及時排除。使用時應定期檢查各緊固件是否松動。確保正常運轉。
　　
　　5、將電機與減速成機自然連接，連接時必須保證減速成機輸出軸與電機輸入軸同心度一致，且二者外側法蘭平行，這樣才能延長使用壽命，并獲得理想的傳動效率和較低的噪音。此外，在安裝時不能用錘等擊打，防止軸向力或徑向力過大損壞軸承或齒輪。一定要將安裝螺栓旋緊之后再旋緊緊力螺栓。
　　
　　以上就是直齒回轉驅動應用原理、安裝方法及注意事項的全部?jī)?nèi)容。我們洛陽隆達軸承有限公司是回轉支承廠家，公司自主研發的高精度齒式回轉驅動，可用于數控機床、軍工雷達等要求精度高的領域，如果您在回轉直齒驅動安裝或使用過程中有任何問題，歡迎致電咨詢或留言。
